Hoe Gebruik je Parametrische Bematingen in AutoCAD? Stap-voor-Stap (deel 2)

Wil je intelligente, aanpasbare tekeningen maken in AutoCAD? Met parametrische bematingen koppel je maatwaarden aan je objecten, zodat een aanpassing in één maat automatisch de rest van de tekening mee aanpast. In deze gratis handleiding leer je hoe je Horizontal, Vertical, Linear, Aligned, Radial, Diameter en Angle bematingen plaatst, hoe je de Parameters Manager gebruikt en hoe je constraints verwijdert. Ideaal voor technici, constructeurs en ontwerpers die hun workflow willen automatiseren. Geen cursus nodig, je kunt dit meteen zelf toepassen.

✓ Gratis AutoCAD tip  •  Geen cursus vereist  •  Direct toepasbaar

Voor wie dit is: Deze handleiding is geschikt voor AutoCAD-gebruikers die de basisbewerkingen kennen en slimme, parametrische tekeningen willen opzetten. Tijdsduur: 15 minuten.

Wil je parametrisch tekenen professioneel leren toepassen? Ontdek onze cursus AutoCAD 2D Gevorderd.

 Hoe Gebruik je Parametrische Bematingen in AutoCAD?

Parametrische bematingen stel je in via Parametric → Dimensional in AutoCAD. Kies het bematingstype (Horizontal, Vertical, Linear, Aligned, Radial, Diameter of Angle), selecteer twee punten en klik om de bemating te plaatsen. AutoCAD geeft elke bemating automatisch een naam en waarde. Beheer alle parameters centraal via Parametric → Manage.

Hieronder vind je de gedetailleerde stap-voor-stap uitleg met alle instellingen.

📌 Belangrijkste Punten

  • Navigeer via Parametric → Dimensional om dimensionele constraints te plaatsen
  • Elke bemating krijgt automatisch een naam (d1, d2, …) en een huidige waarde
  • Onderscheid: Horizontal/Vertical/Linear = afstand; Aligned = kortste afstand; Radial/Diameter = cirkel; Angle = hoek
  • Parameters Manager (Parametric → Manage) toont alle parameters en laat je waarden centraal aanpassen of formules koppelen
  • Zorg voor een volledig bepaalde tekening (fully constrained) om onverwachte verschuivingen te vermijden
  • Convert converteert gewone AutoCAD-bematingen naar parametrische bematingen: ideaal voor bestaande tekeningen

Moeilijkheidsgraad: Gemiddeld (15 minuten om te leren)

Vereiste AutoCAD versie: AutoCAD 2015 of nieuwer

Alternatieve methode: Geometrische constraints instellen via Parametric → Geometric (zie deel 1)

Parametrische Bematingen in AutoCAD: De Volledige Uitleg

Laatst geverifieerd: mei 2026

Getest in: AutoCAD 2024, AutoCAD 2021 en AutoCAD LT

Platform: Windows 10/11

Stap 1: Open de dimensionele constraints

Navigeer in AutoCAD naar het tabblad Parametric → Dimensional.

Hier vind je alle beschikbare types van parametrische bematingen: Horizontal, Vertical, Linear, Aligned, Radial, Diameter, Angle en Convert.

Stap 2: Horizontal bemating plaatsen

Kies Horizontal via Parametric → Dimensional.

Selecteer twee punten en klik om de bemating te plaatsen. Bevestig met Enter.

Er verschijnt een bemating met automatisch een naam (bijv. d1) en de huidige waarde. Je kunt de waarde aanpassen door op de naam te dubbelklikken.

Stap 3: Vertical bemating plaatsen

Kies Vertical via Parametric → Dimensional.

Selecteer twee punten en klik om de bemating te plaatsen. Bevestig met Enter.

Er verschijnt een bemating met een naam en de verticale afstandswaarde.

Stap 4: Linear bemating plaatsen

Kies Linear via Parametric → Dimensional.

Linear is een combinatie van Horizontal en Vertical: de functie bepaalt automatisch of de bemating horizontaal of verticaal wordt op basis van de twee gekozen punten.

Selecteer twee punten en klik om de bemating te plaatsen. Bevestig met Enter.

Stap 5: Aligned bemating plaatsen

Kies Aligned via Parametric → Dimensional.

Aligned plaatst een bemating die de kortste afstand meet tussen twee gekozen punten, ook bij diagonale lijnen.

Selecteer twee punten en klik om de bemating te plaatsen. Bevestig met Enter.

Stap 6: Radial bemating plaatsen

Kies Radial via Parametric → Dimensional.

Met Radial meet je de straal (radius) van een cirkel of boog.

Klik op de cirkel en klik om de bemating te plaatsen. Bevestig met Enter.

Stap 7: Diameter bemating plaatsen

Kies Diameter via Parametric → Dimensional.

Met Diameter meet je de diameter van een cirkel.

Klik op de cirkel en klik om de bemating te plaatsen. Bevestig met Enter.

Stap 8: Angle bemating plaatsen

Kies Angle via Parametric → Dimensional.

Met Angle meet je de hoek tussen twee lijnstukken.

Klik op een eerste lijn, klik op een tweede lijn en klik daarna om de bemating te plaatsen. Bevestig met Enter.

Stap 9: Bestaande bemating converteren via Convert

Kies Convert via Parametric → Dimensional.

Convert zet een gewone AutoCAD-bemating om naar een parametrische bemating. Dit is bijzonder handig als je een bestaande tekening wil omzetten voor gebruik in een bibliotheek.

Activeer de functie, selecteer de te converteren bemating en druk op Enter.

Stap 10: Parameters beheren via de Parameters Manager

Navigeer naar Parametric → Manage om de Parameters Manager te openen.

De Parameters Manager toont een overzicht van alle parametrische bematingen in je tekening. Je ziet de naam, de uitdrukking (waarde of formule) en de huidige waarde.

Klik op een waarde om deze te wijzigen. De tekening past zich automatisch aan als ze volledig bepaald (fully constrained) is.

Tip: gebruik de Parameters Manager om relaties in te stellen, bijv. d2 = d1 * 2 zodat de hoogte altijd de dubbele breedte is.

Stap 11: Constraints verwijderen

Wil je een parametrische bemating of constraint verwijderen?

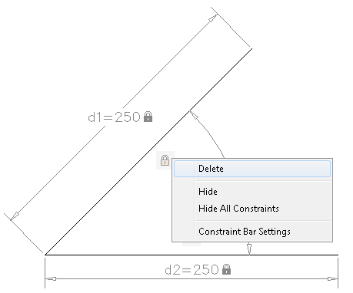

Klik met de rechtermuisknop op het symbool van de constraint in de tekening en kies Delete uit het contextmenu.

De constraint wordt verwijderd. De tekening keert terug naar de vrije toestand voor dat object.

Vraag: Hoe stel je parametrische bematingen in in AutoCAD?

Antwoord: Ga naar het tabblad Parametric en kies Dimensional. Kies het gewenste type (Horizontal, Vertical, Linear, Aligned, Radial, Diameter of Angle), selecteer de punten of het object, klik om de bemating te plaatsen en bevestig met Enter. AutoCAD kent automatisch een naam en waarde toe aan de bemating.

Antwoord: De Parameters Manager (Parametric → Manage) geeft een overzicht van alle parametrische bematingen in je tekening. Je kunt er waarden aanpassen en formules invoeren om parameters aan elkaar te koppelen (bijv. hoogte = breedte / 2). De tekening past zich automatisch aan als ze volledig bepaald is.

Antwoord: Klik met de rechtermuisknop op het symbool van de constraint en kies Delete. De bemating wordt verwijderd zonder de rest van de tekening te beïnvloeden. Let op: als je geometrische en dimensionele constraints combineert, verwijder dan in de juiste volgorde om conflicten te vermijden.

Praktijkvoorbeelden: Wanneer gebruik je parametrische bematingen in AutoCAD?

Parametrische bematingen zijn bijzonder waardevol als je tekeningen maakt die in varianten beschikbaar moeten zijn.

Voor constructeurs en machinebouwers:

  • Koppelplaten in meerdere afmetingen aanmaken vanuit één basistekening
  • Bevestigingspatronen aanpassen door één waarde te wijzigen
  • Standaardonderdelen opslaan als parametrisch blok in een bibliotheek
  • Toleranties en maatketens dynamisch controleren

Voor architecten en interieurontwerpers:

  • Raamopeningen in meerdere maten genereren vanuit één tekening
  • Modulaire indelingen aanpassen via één breedte-parameter
  • Gevelopeningen en kolomenrasters snel aanpassen per variant

Voor ingenieurs en ontwerpers:

  • Profielvormen variëren door breedte en hoogte als parameter in te stellen
  • Beugels en klemmen in meerdere afmetingen genereren
  • Aslengtes aanpassen met automatische update van alle afhankelijke maten

Voor projectmanagers en technische tekenaars:

  • Revisies doorvoeren zonder opnieuw te tekenen
  • Variantentekeningen bijhouden in één bestand per parameterwaarde

Tip: Combineer parametrische bematingen met blokken (blocks) in je bibliotheek voor maximale herbruikbaarheid.

Geavanceerde technieken: Parametrische Bematingen in AutoCAD

Parameters koppelen met formules

In de Parameters Manager kun je formules invoeren om parameters aan elkaar te koppelen. Typ in het veld Expression een formule zoals d2 = d1 * 2. Zo stel je automatische verhoudingen in die gelden voor de hele tekening.

 Volledig bepaalde tekening (Fully Constrained)

Een parametrische tekening werkt het best als ze volledig bepaald is: alle vormen zijn vastgelegd via geometrische constraints (deel 1) en alle maten via dimensionele constraints (dit deel). AutoCAD geeft dit aan met een groen symbool. Ontbrekende constraints zorgen voor onverwachte gedragingen bij het aanpassen van parameters.

Convert: bestaande tekeningen parametrisch maken

Met de Convert-functie zet je gewone AutoCAD-bematingen om naar parametrische bematingen. Dit is de snelste manier om een bestaande tekening klaar te maken voor gebruik in een parametrische bibliotheek.

Parametrische blokken in een bibliotheek

Sla een parametrisch gemaakte tekening op als blok via het BLOCK commando en voeg het toe aan je bibliotheek. Telkens je het blok invoegt, pas je via de Parameters Manager de afmetingen aan voor de specifieke toepassing.

Meer informatie over dimensionele constraints en de Parameters Manager vind je in de officiele Autodesk AutoCAD documentatie:

URL: https://help.autodesk.com/view/ACD/2024/ENU/?guid=GUID-0F33C506-4E27-4EE8-80AA-2BB13F56B741

(Instelling: openen in nieuw tabblad)

Wil je parametrisch tekenen professioneel leren toepassen? In onze cursus AutoCAD 2D Gevorderd behandelen we geometrische en dimensionele constraints als volwaardig onderdeel.

Officiële Autodesk documentatie: https://help.autodesk.com/view/ACD/2024/ENU/?guid=GUID-0F33C506-4E27-4EE8-80AA-2BB13F56B741 (openen in nieuw tabblad)

Veelgemaakte Fouten en Hoe je Ze Voorkomt

Fout 1: Tekening beweegt onverwacht bij aanpassen parameter

Probleem: Bij het wijzigen van een parameterwaarde schuiven objecten op een onverwachte manier.

Oplossing: De tekening is niet volledig bepaald. Voeg geometrische constraints toe (zie deel 1: Constraints) zodat alle vormen en posities vastliggen vooraleer je dimensionele constraints instelt.

Fout 2: Foutmelding Over-Constrained

Probleem: AutoCAD geeft een foutmelding dat de tekening over-constrained is.

Oplossing: Er zijn te veel constraints voor de geometrie. Verwijder de conflicterende constraint via rechtermuisklik → Delete. Controleer welke constraint overbodig is.

Fout 3: Parametrische bematingen zijn niet zichtbaar

Probleem: Na het instellen zijn de bematingen niet te zien op de tekening.

Oplossing: Controleer of Dimensional Constraint Display aanstaat via Parametric → Manage → Show/Hide. Typ ook DIMCONSTRAINTICON = 1 in de commandoregel.

Fout 4: Convert werkt niet op alle bematingen

Probleem: Sommige bestaande bematingen kunnen niet worden geconverteerd.

Oplossing: Convert werkt enkel op annotatiebematingen die overeenstemmen met een beschikbaar dimensioneel constrainttype. Bematingen in blokken of xrefs kunnen niet direct worden geconverteerd.

Fout 5: Parameters Manager toont geen parameters

Probleem: De Parameters Manager is leeg, ook al zijn er bematingen geplaatst.

Oplossing: Zorg dat je dimensionele constraints gebruikt (Parametric → Dimensional) en niet gewone bematingen (Annotate → Dimension). Beide zien er gelijkaardig uit maar hebben verschillende functionaliteit.

Veelgestelde Vragen: Quick Reference

Q: Hoe open ik dimensionele constraints in AutoCAD?

A: Ga naar het tabblad Parametric en kies Dimensional. Je vindt er alle types: Horizontal, Vertical, Linear, Aligned, Radial, Diameter, Angle en Convert.

Q: Wat is het verschil tussen Aligned en Linear?

A: Linear plaatst een horizontale of verticale bemating afhankelijk van de punten. Aligned meet altijd de kortste afstand tussen twee punten, ook schuin.

Q: Hoe koppel ik twee parameters aan elkaar?

A: Open de Parameters Manager via Parametric → Manage. Klik op het Expression-veld van een parameter en voer een formule in die verwijst naar een andere parameter, bijv. d2 = d1 * 2.

Q: Kan ik parametrisch tekenen ook in AutoCAD LT?

A: Ja, parametrisch tekenen inclusief dimensionele constraints is beschikbaar in AutoCAD LT. De Parameters Manager met formules is echter enkel beschikbaar in de volledige AutoCAD-versie.

Q: Hoe bewaar ik een parametrische tekening voor hergebruik?

A: Sla de tekening op als blok via het BLOCK commando en voeg het toe aan je bibliotheek. Zo kun je het blok steeds invoegen en de parameters aanpassen per toepassing.
